Lézeres gravírozó – vágó – és jelölőberendezések

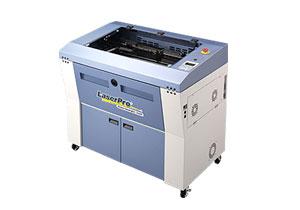

Spirit SI
A GCC felső kategóriás síkágyas kialakítású gépcsaládjának első tagja a Sprit SI. A munkaterülete 640 x 460 mm-es, mely azonban a gyorsulás növelésével kiterjeszthető 740 x 460 mm-re. Az elöl hátul nyitható munkatér ajtók lehetővé teszik munkadarabok áttolását, ezzel tágítva a gép határait.
A nagy munkafelület, a széles választható lézerforrás paletta, a nagy termelékenység, a rengeteg alap és választható kiegészítő lehetővé teszi, hogy komoly termelés számára is megfelelő géphez jussunk. A gép képes elszívó és kompresszor, vagy mágnesszelep vezérlésére, így azokat nem kell külön kapcsolgatni.
A berendezésbe RF gerjesztésű CO2 lézer van beépítve. Egyaránt alkalmazható nagysebességű, mégis nagyon finom gravírozásra, és akár vastag anyagok vágására is. Ennek ellenére az ár, – a GCC többi gépéhez hasonlóan, – még mindig nagyon kedvező.
A kezelés a felhasználóbarát kijelzőnek és gomboknak, – valamint a jól megszerkesztett meghajtó programnak köszönhetően nagyon egyszerű. Csak a CorelDRAW programot kell alaposan ismerni, hogy kiaknázhassuk a gépben rejlő lehetőségeket.
SmartPin Autofókusz
Az autofókusz szonda segítségével egyetlen gombnyomással egy adott tárgy felületére fókuszálhatunk. A gép pont abba a magasságba mozgatja a tárgyasztalt, hogy a ráhelyezett tárgy felülete a fókuszlencse által fókuszált lézersugár nyaláb fókuszpontjának magasságába essen. Természetesen van lehetőség kézi asztalmagasság állításra is.
Ez a fajta autofókusz szonda kézzel, egy mozdulattal felhelyezhető, vagy levehető, így nem akad bele soha semmibe.
Drag & Engrave funkció
A fókuszkocsi és a híd kézzel bárhová mozgatható. Ha a vörös pozícionáló lézer segítségével a kocsit és a hidat egy kívánt pontra húzzuk és a meghajtó programban a relatív vagy a center pozícionálást választjuk, akkor a gép ettől a ponttól kezd el gravírozni, vagy a gravírozás középpontja lesz ez a pont. Ennél egyszerűbb nem is lehetne. Természetesen lehetőség van abszolút pozícionálásra is.
Többféle pozícionálási mód
A vezérlő programból könnyedén lehet kiválasztani a legmegfelelőbb pozícionálási módot. Lehet alkalmazni abszolút pozícionálást, egzakt nullpont eltolást, vagy a gép Drag & Engrave funkciójának kihasználásával relatív vagy center pozícionálást.
SmartCenter funkció
Egy tárgy felületének középpontját automatikusan meghatározza a gép, ha előtte a Drag & Engrave funkció segítségével ráállunk a tárgy négy jellegzetes szélsőpontjára. Nem kell méricskélni és jelölni, nem kell saccolni.
DC Szervomotorok
A motorok által nyújtott nagy gyorsulás és lassulás termelékeny munkavégzést eredményez. A nagyon finom zárthurkú szabályozás is hozzájárul a kiváló minőségű munkavégzéshez.
SmartAct TM (Szabadalmaztatott)
A funkció aktiválásával a gyorsulás és a gyorsítási lassítási szakaszok hossza és helyzete is megváltozik, miáltal hamarabb lesz kész a munka. Ehhez persze kell a lézerforrás szofisztikált vezérlése is.
TrueImage
A szabadalmaztatott TrueImage gravírozási funkció segítségével élénk képek készíthetőek a különlegesen megtervezett lézervezérlési algoritmusnak köszönhetően. Mindehhez szükség van a fókuszkocsi nagyon precíz mozgatását végző szervo mozgatási rendszerre is.
3D és vállképzés funkció
A több paraméterrel szabályozható vállképzésnek köszönhetően automatikusan lehet a polimeres bélyegzőkészítés során kialakuló vállal teljesen azonos ferde támasztóvállat kialakítani lézergravírozással. Így könnyedén lehet bélyegző gumikat készíteni, akár 4pt betűmérettel is.
A 3D funkcióval egy szürkeárnyalatos vezérlőkép segítségével domborműveket lehet készíteni. (A vezérlőkép elkészítéséhez valamilyen, erre alkalmas program szükséges, például: Type3D.)
Felhasználóbarát kezelőfelület
Ma már minden LaserPro modell a felső kategóriás Spirit gépcsalád kezelőfelületével van felszerelve.
A kijelzőn minden munkaparaméter egyszerre látszik. A menürendszer logikus felépítésű. A legtöbb funkciónak dedikált gombja van, így nem kell a menüben keresgélni. Bizonyos, munkavégzéstől függő funkciók pedig a négy funkciógombbal érhetőek el azonnal.
Nyitható első és hátsó munkatér ajtó
Az ajtók nyitásával a munkakamra méreténél hosszabb tárgyakat is be/át lehet tolni a munkatérbe. Szintén hasznos ez a kialakítás, ha nagyon hosszú tekercses anyagokat kell megmunkálni.
SmartLid
A gép felső része a felső munkakamra ajtóval egyben felnyitható. Így egyszerűen hozzá lehet férni a mechanikához, könnyedén lehet tisztítani a pályákat, görgőket és az optikai alkatrészeket.
LED lámpás munkatér világítás
A lámpa a munkatér burkolat (SmartLid) két oldalába van beépítve, így teljesen megvilágítja a munkaasztalt, de nem vakítja el a kezelő szemét. Mivel a világítás LED sorral van megoldva, alig fogyaszt energiát, és nem ég ki.
Vészleállító
A gép tetejére épített vészleállítóval bármilyen probléma esetén azonnal le lehet állítani a lézerforrás és a mozgatórendszer működését.
Amerikai lézerforrás
Azokba a gépekbe, melyek RF gerjesztésű lézerforrással vannak felszerelve, modelltől függően kizárólag az amerikai Synrad cég Firestar, vagy a Coherent cég Diamond sorozatú modelljei kerülnek beépítésre.
RoHS megfelelőség
A GCC, mint felelősségteljes gyártó, mindig is elkötelezett híve volt a környezet megóvásának. Ezért az általa gyártott berendezések teljesen megfelelnek az Európai Parlament 2002/95/EC, veszélyes anyagok korlátozásáról szoló direktívájának (RoHS: Restriction of Hazardous Substances).
Méhsejtes vágólap
A munkaasztalra helyezhető méhsejt szerkezetű vágólappal a vágási munkák minősége javítható. A nagyon vékony élekről nem verődik vissza a lézersugár, így nem olvad, barnul a vágott lemez alja. Ráadásul a keletkezett égéstermékek lefelé való elvezetését is segíti a vágólap kialakítása.
SmartBox TM (Szabadalmaztatott)
A vágódoboz aljába szabadon áthelyezhető támasztó lemezek illeszthetőek. Ezeket úgy kell elhelyezni, hogy a rájuk fektetett vágandó anyag megmaradó és kieső részét is megtámasszák, de ne kerüljenek a vágás útvonalába. Ezzel még a méhsejtes vágólapon való vágásnál is tökéletesebb vágási él érhető el. A vágódobozból lefelé is el van szívva az égésgáz.
SmartAir TM fúvó csőr
A fókuszkocsi alján egy rövid fúvócsőr található minden LaserPro síkágyas gép esetén. Ez jól alkalmazható a legtöbb esetben. A hosszabb SmartAir TM csőrre akkor van szükség, ha közvetlenül a fókuszpont közelébe kell levegőt, vagy drága védőgázt fújni.
Forgató berendezés
Az Y tengely működését átvevő R tengely segítségével forgástestek felületére lehet gravírozni, vagy vékony falú hengeres tárgyakat palást mentén vágni. Figyelem! A fókuszlencsétől és a géptípustól függően változó, maximum 180 mm átmérőjű, 450mm hosszú, legfeljebb 7 kg tömegű tárgyakat lehet a forgató berendezéssel megfogni.
Dupla fej.
A hídra felszerelhető a fókuszkocsi elé egy másik fókuszkocsi, melyben sugárosztó van. Ez a lézersugár 50% a benne lévő fókuszlencsére juttatja, a másik 50%-át a másik fókuszkocsira. Ezzel az opcióval megduplázható a termelékenység, ha van elegendő lézer teljesítmény. A munkaterület X irányban két egyforma, fél szélességű munkaterületre oszlik, és mindkét félen ugyanaz a munka végezhető.
AAS kontúrvágó
A grafikával előrenyomott médiák esetén rendszeres probléma a nyomtatás mérettorzulása, ami miatt lehetetlen a precíz kontúrvágás. Amennyiben az AAS rendszerrel a nyomtatási képre pozícionáló jeleket helyezünk, így nyomtatjuk / nyomtattatjuk a médiát, akkor a gép ezen pozícionáló jelek alapján automatikusan méret és pozíciókorrekciót hajt végre, és ez alapján végzi a vágást. Figyelem! A munkaterület lecsökken X irányban 130 mm-rel, Y irányban 50 mm-rel.
Tekercsanyag továbbító
A géphez csatlakoztatható tekercsesanyag leeresztő és felcsévélő működése automatikus, a munkavégzéshez van szinkronizálva. Jól alkalmazható tömegtermelés esetén.
G-Cut program
A program több, a professzionális vágást segítő funkciót biztosít, például be/kivezető szakaszok hozzáadása, szabad anyagfelületen a vágás legoptimálisabb elrendezése, stb.
Printszerver
Azok számára ideális választás, akik több számítógépről is szeretnék hálózaton keresztül használni ugyanazt a gravírozógépet, és/vagy hosszú adatkábelre van szükségük.
SmartMemory TM
A gép vezérlőpaneljére csatlakoztatható memória modulon tárolhatunk munkákat a gép kikapcsolása után is. Így például egy több napon keresztül, sokszor ismétlendő munkát (nagy szériás gravírozás) elég csak egyszer a gépre tölteni, az kikapcsolás után is megmarad, másnap már a számítógépre sincs szükség, csak a memóriából ismételni a munkát.
Azoknak, akiknek több LaserPro gravírozógépük van, bármelyik gépükre csatlakoztathatják a memória modult a benne tárolt munkákkal.
SmartGuard TM
Az infravörös érzékelő azonnal leállítja a gép működését, ha a minimálisnál nagyobb lángképződést észlel. Ezzel a kiegészítővel még biztonságosabbá tehető a gravírozás és a vágás, különösen a plexi vágás.
Kompresszor
A halk, gondozásmentes kompresszor elegendő levegőt szolgáltat a gép légbefúvás rendszerének használatához, mely segítségével megakadályozható a lángképződés, elfújható a munkapontból a por, és hosszabb ideig tisztán tartható a fókuszlencse alja.
Elszívó és szűrőberendezés
Minden CO2 lézerforrással felszerelt gép esetén szükség van a munkakamrából a keletkezett égéstermékek elszívására. Kínálatunkban többféle elszívó és szűrőberendezés szerepel a legkisebbtől a nagy erős vágógépeket kiszolgáló modellekig.
Figyelmeztetés! A GCC fenntartja magának a jogot, hogy a gépek specifikációját bármikor, előzetes értesítés nélkül megváltoztassa, ezért a táblázatban szereplő adatok tájékoztató jellegűek. Továbbá a legnagyobb körültekintésünk ellenére is előfordulhatnak gépelési hibák. Ezért komoly érdeklődés esetén, kérjük, kérdezzen rá a sarkalatos adatok helyességére!
Modell |
Spirit SI |
| Választható lézerforrások, és a gép tápellátása | |
| Választható lézerforrások | 12, 25, 30, 40, 60W, RF gerjesztésű, zárt CO2 lézerforrás, 10.600nm hullámhossz |
| Hűtési rendszer | Léghűtés, 15° – 30° környezeti hőmérséklet mellett |
| Tápellátás | 100 – 240 V / 50 Hz váltakozó feszültség |
| Maximális teljesítményfelvétel | 700 – 2640 W, lézerforrástól függően |
| Méretek | |
| Munkaterület | X: 640 mm, kiterjesztve: 740 mm / Y: 460 mm |
| Asztal méret | X: 790 mm / Y: 530 mm |
| A behelyezhető legnagyobb munkadarab | Minden ajtó zárva – X: 762 mm / Y: 482 mm / Z: 182 mm Első/hátsó ajtó nyitva – X: 762 mm / Y: tetszőleges / Z: 172 mm |
| A gép méretei | Szélesség: 1125 mm / mélység: 720 mm / magasság: 1005 mm |
| Mozgatási rendszer és kontrol | |
| Motorok | X, Y tengely: DC szervó motorok, Z tengely: léptető motor |
| X – tengely maximális sebessége | 1.5 m/s |
| Lézererő kontrol | 0,1 – 100%, 16 színhez rendelhető beállítás |
| Sebesség kontrol | 0,1 – 100%, 16 színhez rendelhető beállítás |
| Felbontás | 125, 200, 250, 300, 380, 500, 600, 760, 1000 dpi |
| Pontosság | jobb mint 0,254 mm a teljes munkaterületen vagy 0,1% az elmozduláshoz viszonyítva |
| Felszereltség és jellemzők | |
| Fókusz lencse | Alapfelszereltség: 2″, rendelhető: 1.5″, 2.5″, 4″ |
| Z – tengely beállítás | Automatikus vagy kézi fókuszálás |
| Számítógépes kapcsolat | LPT vagy USB |
| Memória | 32 MB |
| Kijelző | 4 soros LCD panel: aktuális fájlnév, munkaidő, lézererő, sebesség, beállítások, diagnosztika, stb. |
| Munkakamra lézerbiztonsági osztálya | Class 2, a folyamatosan működő pozicionálást segítő vörös lézerpointer miatt |
| Alapfelszereltség | Automatikus fókusz, pointer, légbefúvás, 3D és bélyegző készítő üzemmód |
| Választható kiegészítők | Méhsejtes vágólap, SmartBox TM, SmartAir TM, Forgató berendezés, Dupla fej, AAS, Tekercsanyag továbbító, G_Cut program, Printszerver, SmartMemory TM, SmartGuard TM, Kompresszor, Elszívó és szűrőberendezés |
| Elszívó csonk | o100 mm |
A katalógus pdf formátumú. Gombra kattintva új lapon nyílik meg, lementeni pedig a jobb klikk / mentés másként… lehetőséggel lehet, megnyitás és új ablak felugrása nélkül.
| Figyelem! A táblázatban feltüntetett listaárak tájékoztató jellegűek, nem minősülnek hivatalos árajánlatnak! Fenntartjuk a tévedés jogát!
A forint árak az Euro árfolyamának változásával változhatnak, az Euro árak a gyártó esetleges árváltoztatásáig érvényesek. A gépek forint árai tartalmazzák a szállítási költséget is. A kiegészítők árai csak a géppel együtt szállítva érvényesek, külön rendelve az ár a szállítási költséggel növekszik. Érvényes 2019. 06. -tól, 329 Ft / € árfolyamig |
||
| Gép árai | Ár, szállítással együtt | |
| Spirit SI – 12W, RF CO2, 10.600nm – Synrad | € 13.290 | 4.372 eFt + ÁFA |
| Spirit SI – 25W, RF CO2, 10.600nm – Synrad | € 14.657 | 4.822 eFt + ÁFA |
| Spirit SI – 30W, RF CO2, 10.600nm – Synrad V30 vagy Coherent | € 16.434 | 5.406 eFt + ÁFA |
| Spirit SI – 40W, RF CO2, 10.600nm – Synrad Ti40 vagy Coherent | € 18.231 | 5.998 eFt + ÁFA |
| Spirit SI – 60W, RF CO2, 10.600nm – Synrad | € 21.824 | 7.180 eFt + ÁFA |
| Leggyakrabban megvásárolt kiegészítők árai | Ár, géppel együtt szállítva | |
| Forgató berendezés | € 610 | 200 eFt + ÁFA |
| Vágórács | € 381 | 125 eFt + ÁFA |
| Kompresszor | € 297 | 97 eFt + ÁFA |
| PowerFilter 1200 elszívó és szűrőberendezés | € 1.490 | 490 eFt + ÁFA |
