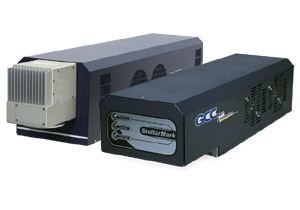

StellarMark C
A rendkívűl termelékeny, mozgótükrös StellarMark jelölő berendezések elsősorban az ipar számára lettek kifejlesztve, de gravírozási képességeik alapján szolgáltató cégeknél is használhatóak.
A C széria RF gerjesztésű CO2 lézerforrással van felszerelve, ezáltal jelölési, gravírozási és vágási feladatokra is alkalmas.
A gép és a G-Mark CAM szoftver képes forgatót és XY asztalt vezérelni. A gépet gyártósorba lehet integrálni, minden szokásos automatizálási feladat megoldható. Ezen túlmenően a G-Mark Library segítségével VB szkriptekkel tetszőleges, kívülről vezérelt funkciók is megoldhatóak, így bármilyen gyártási feladat és gyártási környezet esetén rugalmasan lehet használni.
A kezelés az intuitív CAM programnak köszönhetően nagyon egyszerű, az automatizálás is gyerekjáték, a rendszerbe integráláshoz azonban elektronikai ismeretek is szükségesek.
G-Mark Advance CAM program
Az intuitív CAM program segítségével vezérelhető a gép, és ezzel lehet beállítani a jelölés minden paraméterét. Nincs szükség haladó CAD-CAM ismeretekre, mégis hatékonyan lehet dolgozni vele.
G-Mark Library (opcionális)
A szoftverben valós időben végrehajtott VB szkriptek segítségével a legegyedibb, helyzetfüggő automatizálási feladatokat is meg lehet oldani.
Mark-on fly (opcionális)
Folyamatosan mozgó gyártósorba integrált gép esetén megoldható, hogy a mozgó munkadarabra készüljön el a jelölés, ugyanolyan precízen, mintha a munkadarab állna.
Vészleállító
Az ipari környezetben elengedhetetlen vészleállítóval azonnal teljesen leállítható a berendezés.
Kulcsos kapcsoló
A biztonsági kulccsal megakadályozható, hogy a gép használatára, és a szükséges munkavédelmi tudnivalókra fel nem készített személyek – akár véletlenül – használhassák a gépet. Ez plusz biztonságot jelent ipari környezetben.
Amerikai lézerforrás
A gépekbe kizárólag az amerikai Synrad cég Firestar RF gerjesztésű lézerforrássai vannak beépítve.
RoHS megfelelőség
A GCC, mint felelősségteljes gyártó, mindig is elkötelezett híve volt a környezet megóvásának. Ezért az általa gyártott berendezések teljesen megfelelnek az Európai Parlament 2002/95/EC, veszélyes anyagok korlátozásáról szoló direktívájának (RoHS: Restriction of Hazardous Substances).
Kereszt ugrás
Vékony anyagok esetén, ha egymást keresztező vonalakat jelölünk, a keresztpontban kiéghet az anyag. Ezt akadályozza meg ez a funkció azzal, hogy a keresztező vonalat megszakítja a szükséges mértékben.
Vonal vastagítás (wobble)
Vékony vonalak vastagítását, és így jobb láthatóságát segíti a wobble funkció.
Mátrix többszörözés
Amikor a munkaterületen sok azonos objektumot kell jelölni, akkor segít a mátrix többszörözés. Elég csak egy objektumot megszerkeszteni, utána a program automatikusan többszörözi azt a kívánt mértékben. A mester objektumon végrehajtott bármilyen változtatás megjelenik a többszörözött objektumokon is.
Hibaüzenetek
Amennyiben a géppel vagy a jelölési feladattal bármilyen probléma adódna menet közben, hibaüzenet jelenik meg, aminek segítségével az operátor elháríthatja a hibát.
Ez a triviálisnak tűnő funkció óriási segítség az iparban, gyártósorba integrált gépeknél.
Háromszintű jelszavas védelem
Tervezői, gépbeállítói, és operátori jelszavakkal meghatározható, hogy ki milyen funkciókhoz férjen hozzá a CAM programban. Ezzel megakadályozható, hogy véletlenül, vagy hozzá nem értésből valaki elrontson egy megszerkesztett munkát. Ez az iparban nagyon hasznos.
Előnézet (preview)
A funkciót aktiválva a gép a vörös pointerrel kirajzolja a munkadarabon a jelölendő ábra befoglaló keretét, vagy magát a teljes ábrát. Ezzel nagyon leegyszerűsödik a pozícionálás.
Sorszámozás
Lehetőség van többféle lépésű sorszámozásra, akár mátrixon is.
Szöveg jelölési variációk
Szöveg objektumokat nem csak vízszintesen, hanem döntve, előtorzítva, vagy tetszőleges nyomvonalra illesztve is lehet jelölni.
Vonal és mátrixkód jelölés
14 féle 1D és 5 féle 2D (Data Matrix, PDF417, QR Code, Maxi Code) kód jelölhető. A kódok mátrixba rendezhetőek és tartalmuk akár a mátrixban is változhat.
Logo és kép gravírozás
A rengeteg beimportálható vektoros és raszteres formátumnak köszönhetően lehetőség van logok és képek gravírozására is. A vektoros formátumok kitölthetőek, a raszteres formátumok könnyen szerkeszthetőek. A felbontás akár 1000 dpi is lehet.
G-Mark CAM szoftverről bővebben
Munkaállomás
Amennyiben nem gyártósorba van integrálva a berendezés, hanem önálló gépként van használva, akkor lehet egy megoldás a munkaállomás kiegészítő. Ez egy kerekeken guruló asztal, melybe be lehet építeni a vezérlő számítógépet. Az asztal tetején egy emelő található, erre lehet a gépet rögzíteni. Az emelő állításával lehet a munkadarabra fókuszálni. Figyelem! Az ilyen munkaállomás Class4 lézerbiztonsági osztályú.
Forgató berendezés
A tokmánnyal rendelkező forgatóba maximum 5kg súlyú, 81mm külső vagy 70mm belső átmérőjű forgástesteket lehet befogni. Mivel az egész forgató dönthető, így lehetőség van gyűrűk belső palástjára való jelölésre is.
Emelő asztal
A kézzel állítható magasságú asztal jó szolgálatot tehet, ha különböző vastagságú tárgyakat kell jelölni, és a gép fix magasságba van szerelve. Figyelem! Az ilyen munkaállomás Class4 lézerbiztonsági osztályú.
Munkakamra és rögzítő platform
A 12 és 30W teljesítményű modellek a munkakamra tetejére rögzíthetőek. A munkakamra Class1 lézerbiztonsági osztályú az alkalmazott anyagoknak köszönhetően, és mert a ráhelyezett gép az ajtóval kényszerkapcsolt. A falak tűzállóak. Az emelő asztallal együtt nagyon kényelmesen használható munkaállomásként, ha nincs szükség nagy termelékenységre, és csak kisebb tárgyakat kell jelölni.
Figyelmeztetés! A GCC fenntartja magának a jogot, hogy a gépek specifikációját bármikor, előzetes értesítés nélkül megváltoztassa, ezért a táblázatban szereplő adatok tájékoztató jellegűek. Továbbá a legnagyobb körültekintésünk ellenére is előfordulhatnak gépelési hibák. Ezért komoly érdeklődés esetén, kérjük, kérdezzen rá a sarkalatos adatok helyességére!
Modell |
StellarMark CIIA 12, CIIA-Li 12, CIIA-HSII 12, CIIA 30, CIIA 60Ti, CIIA 60Ti93 |
| Választható lézerforrások, és a gép tápellátása | |
| Választható lézerforrások | 12, 30, 60W, RF gerjesztésű, zárt CO2 lézerforrás, 10.600nm hullámhossz 60W, RF gerjesztésű, zárt CO2 lézerforrás, 9.300nm hullámhossz |
| Hűtési rendszer | Léghűtés, 15° – 30° környezeti hőmérséklet mellett |
| Tápellátás | 115 V / 230 V / 50 – 60 Hz váltakozó feszültség |
| Maximális teljesítményfelvétel | 700 – 1240 W, lézerforrástól függően |
| Méretek és súly | |
| A gép méretei | CIIA 12, CIIA-HSII 12, CIIA 30: Szélesség: 200 mm / mélység: 620 mm / magasság: 150 mmCIIA-Li 12: Szélesség: 184 mm / mélység: 285 mm / magasság: 560 mmCIIA 60TI, CIIA 60TI93: Szélesség: 211 mm / mélység: 880 mm / magasság: 202 mm |
| A vezérlő egység méretei | Szélesség: 500 mm / mélység: 420 mm / magasság: 192.4 mm |
| A gép súlya | CIIA 12, CIIA-HSII 12: 15 kgCIIA-Li 12, CIIA 30: 17.2 kgCIIA 60Ti, CIIA 60TI93 30 kg |
| A vezérlő egység súlya | CIIA 12, CIIA-Li 12, CIIA-HSII 12: 17 kgCIIA 30, CIIA 60Ti, CIIA 60TI93: 19 kg |
| Jellemzők | |
| Maximális lineáris jelölési sebesség | 3.000 mm/s |
| Maximális ugrási sebesség | 10.000 mm/s |
| Lézerbiztonsági osztály | Class4 |
| Számítógépes kapcsolat | USB |
| Alapfelszereltség | Fókusztávolság mutató, G-Mark Basic CAM szoftver |
| Választható kiegészítők | G-Mark Library, G-Mark LensCal (G-Mark Library szükséges hozzá), G-Mark Rotary upgrade, G-Mark Mark-on fly upgrade, G-Mark XY Table upgrade, Munkaállomás, Forgató berendezés, Emelő asztal, Munkakamra, Elszívó és szűrő berendezés |
| Választható Theta lencsék – CIIA 12, CIIA-Li 12, CIIA 30 | ||||
| Modell | CIIA / CIIA-Li 010 | CIIA / CIIA-Li 050 | CIIA / CIIA-Li 070 | CIIA / CIIA-Li 140 |
| Munkaterület | 10 x 10 mm | 50 x 50 mm | 70 x 70 mm | 140 x 140 mm |
| Szpot átmérő | 0.09 mm | 0.12 mm | 0.24 mm | 0.46 mm |
| Ismételhetőség | 0.001 mm | 0.003 mm | 0.004 mm | 0.008 mm |
| Választható Theta lencsék – CIIA 60Ti, CIIA 60Ti93 | |||
| Modell | CIIA 60Ti/ CIIA 60Ti93 070 | CIIA 60Ti / CIIA 60Ti93 140 | CIIA 60Ti / CIIA 60Ti93 300 |
| Munkaterület | 70 x 70 mm | 140 x 140 mm | 300 x 300 mm |
| Szpot átmérő | 0.24 mm | 0.46 mm | 0.99 mm |
| Ismételhetőség | 0.004 mm | 0.008 mm | 0.017 mm |
| Választható Theta lencsék – CIIA-HSII | |
| Modell | CIIA-HSII 140 |
| Munkaterület | 140 x 140 mm |
| Szpot átmérő | 0.23 mm |
| Ismételhetőség | 0.008 mm |
A katalógus pdf formátumú. Gombra kattintva új lapon nyílik meg, lementeni pedig a jobb klikk / mentés másként… lehetőséggel lehet, megnyitás és új ablak felugrása nélkül.
| Figyelem! A táblázatban feltüntetett listaárak tájékoztató jellegűek, nem minősülnek hivatalos árajánlatnak! Fenntartjuk a tévedés jogát!
A forint árak az Euro árfolyamának változásával változhatnak, az Euro árak a gyártó esetleges árváltoztatásáig érvényesek. A gépek forint árai tartalmazzák a szállítási költséget is. A kiegészítők árai csak a géppel együtt szállítva érvényesek, külön rendelve az ár a szállítási költséggel növekszik. Érvényes 2019. 06. -tól, 329 Ft / € árfolyamig |
||
| Gép árai | Ár, szállítással együtt | |
| StellarMark CIIA 12 W Theta lencse nélkül | € 12.475 | 3.992 eFt + ÁFA |
| StellarMark CIIA 30 W Theta lencse nélkül | € 15.205 | 4.866 eFt + ÁFA |
| StellarMark CIIA 60Ti (14mm head) Theta lencse nélkül | € 25.428 | 8.137 eFt + ÁFA |
| StellarMark CIIA 60Ti93 (14mm head) Theta lencse nélkül | € 26.785 | 8.571 eFt + ÁFA |
| Leggyakrabban megvásárolt kiegészítők árai | Ár, géppel együtt szállítva | |
| Theta lencse 010 / 050 / 070 | € 750 | 240 eFt + ÁFA |
| Theta lencse 140 | € 887 | 284 eFt + ÁFA |
| Forgató berendezés | € 1910 | 611 eFt + ÁFA |
| PowerFilter 1200 elszívó és szűrőberendezés | € 1400 | 448 eFt + ÁFA |
| G-Mark szoftver | Ár, géppel együtt szállítva | |
| G-Mark Basic (1 db alapból jár a gépekhez) | € 1500 | 480 eFt + ÁFA |
| G-Mark Library | € 750 | 240 eFt + ÁFA |
| G-Mark LensCal kalibráció opcionális fókuszlencséhez (G-Mark Library szükséges hozzá) |
€ 546 | 175 eFt + ÁFA |
| G-Mark Rotary upgrade | € 191 | 61 eFt + ÁFA |
| G-Mark Mark on fly upgrade | € 191 | 61 eFt + ÁFA |
| G-Mark XY table upgrade | € 191 | 61 eFt + ÁFA |
| G-Mark Rotarx + Mark on fly + XY table upgrade | € 341 | 109 eFt + ÁFA |
