A lézergravírozás technológiájáról

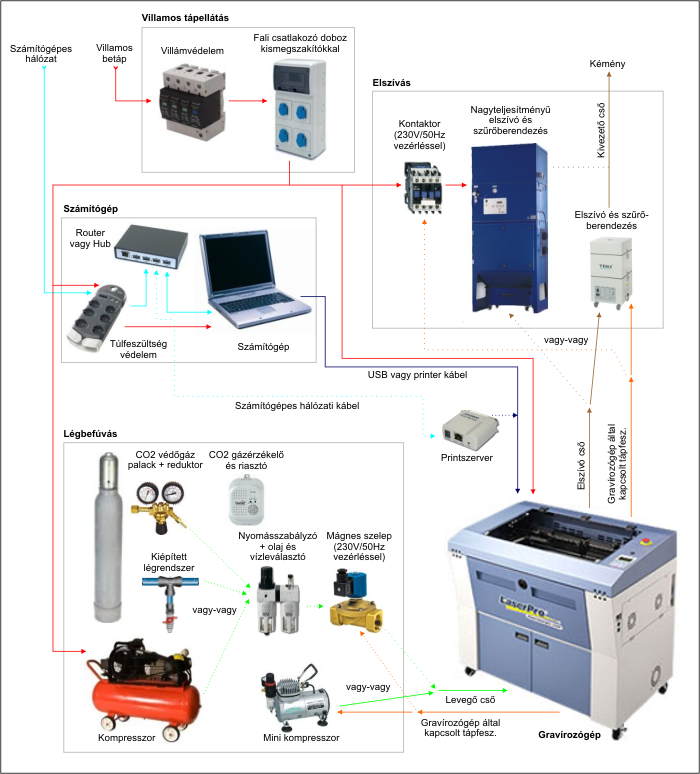

Rendszer kialakítás
Önmagában egy lézeres gép nem alkalmas munkavégzésre. Szükség van különböző rendszerek csatlakoztatására. Ilyen rendszerek:
Villamos hálózat
A villamos hálózat szükségessége egyértelmű, de a laikusok gyakran megelégednek azzal, hogy bedugják a gépet az első konnektorba, – amit meglátnak. Anélkül, hogy túlbonyolítanánk a dolgot, – ennél kicsit több figyelmet kell fordítani egy milliós értékű gép villamos táplálására.
Célszerű kialakítani a gép közelében egy fali elosztó dobozt, amibe bele lehet építeni villámvédelmet és kismegszakítókat. A villámvédelmet sokan elhanyagolják, pedig képes tönkretenni a kikapcsolt gép vezérlését és a nagy értékű lézerforrást is. A kismegszakítókra pont azért van szükség, mint bármely más esetben, – ha a gép meghibásodás esetén valamiért rövidzárlattal terheli a hálózatot, és nincs kismegszakító, – akkor leéghetnek a villamos kábelek a falban is, …meg az egész ház.
Gyakran felmerülő kérdés, hogy érdemes-e szünetmentes tápot használni. Természetesen, ha valakinek van rá pénze, akkor igen, – de figyelembe kell venni, hogy a néhány tízezer forintért kapható tápok nem alkalmasak egy nagy fogyasztású, nagy induló áramú gép kiszolgálásra. A 3 – 5 kVA-es kettős konverziójú tápok viszont sok pénzbe kerülnek.
Önmagában a villámvédelem nem sokat ér, ha a gépet vezérlő számítógép olyan modemre, vagy számítógépes hálózatra csatlakozik, ami védetlen, és így kárt okozhat. Ezért a számítógép csatlakozásait is védeni kell. Erre lehet külön egységeket venni, vagy kaphatóak olyan túlfeszültség védelemmel ellátott elosztók, amibe beépítették UTP és F csatlakozók védelmét is.
Számítógép
A számítógépet a gravírozógéphez USB vagy LPT porton lehet csatlakoztatni. Amennyiben az LPT portot használnánk, ügyelni kell arra, hogy a nyomtató kábel nem lehet hosszabb 2 méternél, – de az USB kábelből sem használhatunk 5 méteresnél hosszabbat. Ha ennél nagyobb távolságot kell áthidalni, és/vagy több számítógépről is vezérelni akarjuk a gravírozógépet, – akkor célszerű printszervert használni, ami TCP/IP hálózaton, – akár hosszú UTP kábel csatlakoztatható. Sajnos ha printszervert szeretnénk használni, akkor egy routerre is szükségünk van, melyek adapterét szintén védett csatlakozóaljzatba kell dugni.
Elszívás
CO2 lézeres gravírozógépet nem lehet elszívás nélkül használni! A munkakamrában nagyon hamar felgyűlik a megmunkálás során keletkezett égéstermék, ami <5 μm szemcseméretnél is finomabb porból és gázokból áll, melyek bizonyos esetekben éghetőek. Ha ezeket az égéstermékeket nem szívjuk el a munkatérből, akkor egyrészt a lézer nem fog tudni áthatolni rajtuk, másrészt az egész begyulladhat. Ezen kívül a belélegzésük súlyosan károsítja az egészséget, és még környezetszennyező is.
A nagyobb gépek, – például Spirit gépcsalád, – képesek a hozzájuk csatlakoztatott elszívót a munka kezdetekor automatikusan bekapcsolni, majd a munka befejezésekor egy adott utóelszívási idő múlva kikapcsolni. Azonban ez a kapcsolóegység nem képes nagyon nagy teljesítményű és/vagy háromfázisú motorok kapcsolására, – így ha ilyennel rendelkezünk, – akkor nem az elszívót, hanem annak a tápellátását kapcsoló kontaktort kell ide csatlakoztatni.
A kis gépek esetén az elszívót a fali csatlakozóaljzatba kell csatlakoztatni és kézzel kell be és kikapcsolni.
Az elszívót és a gépet össze kell kötni egy flexibilis levegő csővel. Ha nagyobb távolság van közöttük, akkor sík falú csövet, – például PVC lefolyó csövet, – kell alkalmazni, és csak közvetlenül a gépekre csatlakozásnál kell flexibilis csövet használni, mert a bordázott csőfal miatt kialakuló belső levegő örvénylés nagyon erősen fojtja az elszívást.
Ha csak elszívót használunk akkor az abból kiömlő gázokat mindenképpen kültérbe kell vezetni, de az elszívó és szűrőberendezések kiáramló gázait is érdemes kivezetni.
Légbefúvás
A LaserPRO sorozat minden gépe fel van szerelve légbefúvás rendszerrel. Ennek használatához azonban 0 – 3 bar változtatható nyomású, víz és olajmentes sűrített levegőre van szükség. A vizes olajos levegő használatától elpattan a fókuszlencse!
A szükséges sűrített levegőt előállíthatjuk egy kis membránkompresszorral is, amit szintén képesek be és kikapcsolni a nagyobb gépek a meghajtó programban beállítottaknak megfelelően. Azonban ez a kapcsoló egység sem képes nagyon nagy teljesítményű és/vagy háromfázisú motorok kapcsolására, – így ha komolyabb kompresszorral rendelkezünk, vagy van kiépített légrendszer, akkor az azt nyitó és elzáró mágnes szelepet kell ide csatlakoztatni. A mágnes szelep előtt alkalmazni kell egy nyomásszabályzót és egy olaj- és vízleválasztót.
Lehetséges CO2 védőgáz alkalmazása is, – például vastag keményfa vagy állati bőr vágásához,- de ilyenkor fokozottan ügyelni kell az elszívásra és annak kültérbe vezetésére, hiszen a helyiségben felgyűlő gáz halált okozhat! Érdemes ilyenkor CO2 gázérzékelő és riasztó használata is. A gázpalackot munka végeztével mindenképpen kézzel is el kell zárni, nem szabad csak a mágnes szelepre hagyatkozni!
Rendszer kialakítás
Önmagában egy lézeres gép nem alkalmas munkavégzésre. Szükség van különböző rendszerek csatlakoztatására. Ilyen rendszerek:
Villamos hálózat
A villamos hálózat szükségessége egyértelmű, de a laikusok gyakran megelégednek azzal, hogy bedugják a gépet az első konnektorba, – amit meglátnak. Anélkül, hogy túlbonyolítanánk a dolgot, – ennél kicsit több figyelmet kell fordítani egy milliós értékű gép villamos táplálására.
Célszerű kialakítani a gép közelében egy fali elosztó dobozt, amibe bele lehet építeni villámvédelmet és kismegszakítókat. A villámvédelmet sokan elhanyagolják, pedig képes tönkretenni a kikapcsolt gép vezérlését és a nagy értékű lézerforrást is. A kismegszakítókra pont azért van szükség, mint bármely más esetben, – ha a gép meghibásodás esetén valamiért rövidzárlattal terheli a hálózatot, és nincs kismegszakító, – akkor leéghetnek a villamos kábelek a falban is, …meg az egész ház.
Gyakran felmerülő kérdés, hogy érdemes-e szünetmentes tápot használni. Természetesen, ha valakinek van rá pénze, akkor igen, – de figyelembe kell venni, hogy a néhány tízezer forintért kapható tápok nem alkalmasak egy nagy fogyasztású, nagy induló áramú gép kiszolgálásra. A 3 – 5 kVA-es kettős konverziójú tápok viszont sok pénzbe kerülnek.
Önmagában a villámvédelem nem sokat ér, ha a gépet vezérlő számítógép olyan modemre, vagy számítógépes hálózatra csatlakozik, ami védetlen, és így kárt okozhat. Ezért a számítógép csatlakozásait is védeni kell. Erre lehet külön egységeket venni, vagy kaphatóak olyan túlfeszültség védelemmel ellátott elosztók, amibe beépítették UTP és F csatlakozók védelmét is.
Számítógép
A számítógépet a gravírozógéphez USB vagy LPT porton lehet csatlakoztatni. Amennyiben az LPT portot használnánk, ügyelni kell arra, hogy a nyomtató kábel nem lehet hosszabb 2 méternél, – de az USB kábelből sem használhatunk 5 méteresnél hosszabbat. Ha ennél nagyobb távolságot kell áthidalni, és/vagy több számítógépről is vezérelni akarjuk a gravírozógépet, – akkor célszerű printszervert használni, ami TCP/IP hálózaton, – akár hosszú UTP kábel csatlakoztatható. Sajnos ha printszervert szeretnénk használni, akkor egy routerre is szükségünk van, melyek adapterét szintén védett csatlakozóaljzatba kell dugni.
Elszívás
CO2 lézeres gravírozógépet nem lehet elszívás nélkül használni! A munkakamrában nagyon hamar felgyűlik a megmunkálás során keletkezett égéstermék, ami <5 μm szemcseméretnél is finomabb porból és gázokból áll, melyek bizonyos esetekben éghetőek. Ha ezeket az égéstermékeket nem szívjuk el a munkatérből, akkor egyrészt a lézer nem fog tudni áthatolni rajtuk, másrészt az egész begyulladhat. Ezen kívül a belélegzésük súlyosan károsítja az egészséget, és még környezetszennyező is.
A nagyobb gépek, – például Spirit gépcsalád, – képesek a hozzájuk csatlakoztatott elszívót a munka kezdetekor automatikusan bekapcsolni, majd a munka befejezésekor egy adott utóelszívási idő múlva kikapcsolni. Azonban ez a kapcsolóegység nem képes nagyon nagy teljesítményű és/vagy háromfázisú motorok kapcsolására, – így ha ilyennel rendelkezünk, – akkor nem az elszívót, hanem annak a tápellátását kapcsoló kontaktort kell ide csatlakoztatni.
A kis gépek esetén az elszívót a fali csatlakozóaljzatba kell csatlakoztatni és kézzel kell be és kikapcsolni.
Az elszívót és a gépet össze kell kötni egy flexibilis levegő csővel. Ha nagyobb távolság van közöttük, akkor sík falú csövet, – például PVC lefolyó csövet, – kell alkalmazni, és csak közvetlenül a gépekre csatlakozásnál kell flexibilis csövet használni, mert a bordázott csőfal miatt kialakuló belső levegő örvénylés nagyon erősen fojtja az elszívást.
Ha csak elszívót használunk akkor az abból kiömlő gázokat mindenképpen kültérbe kell vezetni, de az elszívó és szűrőberendezések kiáramló gázait is érdemes kivezetni.
Légbefúvás
A LaserPRO sorozat minden gépe fel van szerelve légbefúvás rendszerrel. Ennek használatához azonban 0 – 3 bar változtatható nyomású, víz és olajmentes sűrített levegőre van szükség. A vizes olajos levegő használatától elpattan a fókuszlencse!
A szükséges sűrített levegőt előállíthatjuk egy kis membránkompresszorral is, amit szintén képesek be és kikapcsolni a nagyobb gépek a meghajtó programban beállítottaknak megfelelően. Azonban ez a kapcsoló egység sem képes nagyon nagy teljesítményű és/vagy háromfázisú motorok kapcsolására, – így ha komolyabb kompresszorral rendelkezünk, vagy van kiépített légrendszer, akkor az azt nyitó és elzáró mágnes szelepet kell ide csatlakoztatni. A mágnes szelep előtt alkalmazni kell egy nyomásszabályzót és egy olaj- és vízleválasztót.
Lehetséges CO2 védőgáz alkalmazása is, – például vastag keményfa vagy állati bőr vágásához,- de ilyenkor fokozottan ügyelni kell az elszívásra és annak kültérbe vezetésére, hiszen a helyiségben felgyűlő gáz halált okozhat! Érdemes ilyenkor CO2 gázérzékelő és riasztó használata is. A gázpalackot munka végeztével mindenképpen kézzel is el kell zárni, nem szabad csak a mágnes szelepre hagyatkozni!
