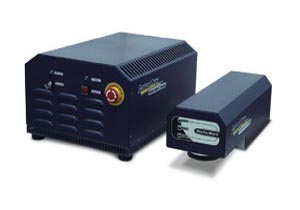

StellarMark I
A rendkívűl termelékeny, mozgótükrös StellarMark jelölő berendezések elsősorban az ipar számára lettek kifejlesztve, de gravírozási képességeik alapján szolgáltató cégeknél is használhatóak.
Az I széria Fiber lézerforrással van felszerelve, ezáltal jelölési és gravírozási feladatokra alkalmas.
A gép és a G-Mark CAM szoftver képes forgatót és XY asztalt vezérelni. A gépet gyártósorba lehet integrálni, minden szokásos automatizálási feladat megoldható. Ezen túlmenően a G-Mark Library segítségével VB szkriptekkel tetszőleges, kívülről vezérelt funkciók is megoldhatóak, így bármilyen gyártási feladat és gyártási környezet esetén rugalmasan lehet használni.
A kezelés az intuitív CAM programnak köszönhetően nagyon egyszerű, az automatizálás is gyerekjáték, a rendszerbe integráláshoz azonban elektronikai ismeretek is szükségesek.
Kiváló sugár minőség
A StellarMark I-Széria mindentől független, időben állandó TEM00 sugármódja rendkívül precíz jelöléseket tesz lehetővé, és biztosítja a folyamatos jelölési minőséget.

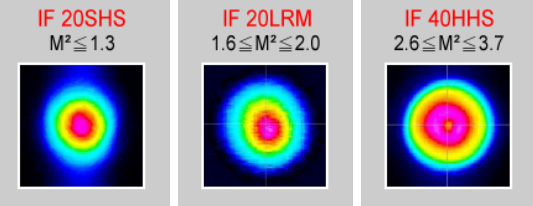

A Fiber lézerforrással felszerelt I-Széria 3 különböző modellből áll, melyeknek különbözik az M2 értéke. A különböző gépek különböző jelölési feladatokra alkalmasak.
Különböző hullámformák
Az IF 20LRM modell egyféle pulzus hullámformájával alkalmas az alap jelölési feladatokhoz. Az IF 20SHS és IF40HHS modellek 25 féle előre definiált, 10 – 240ns szélességű, különböző jelölésekhez optimalizált pulzus hullámformával rendelkeznek, melyek természetesen szabadon módosíthatóak, így nagyon finom jelölések érhetőek el, vagy lehetőség van mikro-megmunkálásra is!
A képen különböző elszíneződésű jelölések láthatóak egy acél lapon. Érdemes megfigyelni, mennyire egyenletes a jelölés minősége!
G-Mark Advance CAM program
Az intuitív CAM program segítségével vezérelhető a gép és lehet beállítani a jelölés minden paraméterét. Nincs szükség haladó CAD-CAM ismeretekre, mégis hatékonyan lehet dolgozni vele.
G-Mark Library (opcionális)
A szoftverben valós időben végrehajtott VB szkriptek segítségével a legegyedibb, helyzetfüggő automatizálási feladatokat is meg lehet oldani.
Mark-on fly (opcionális)
Folyamatosan mozgó gyártósorba integrált gép esetén megoldható, hogy a mozgó munkadarabra készüljön el a jelölés, ugyanolyan precízen, mintha a munkadarab állna.
Vészleállító
Az ipari környezetben elengedhetetlen vészleállítóval azonnal teljesen leállítható a berendezés.
Kulcsos kapcsoló
A biztonsági kulccsal megakadályozható, hogy a gép használatára, és a szükséges munkavédelmi tudnivalókra fel nem készített személyek – akár véletlenül – használhassák a gépet. Ez plusz biztonságot jelent ipari környezetben.
Angol lézerforrás
A gépbe az SPI Lasers kiváló G4 Fiber lézerforrásai kerülnek beépítésre. A választható modellek a jelöléstől a mély gravírozáson át, a mikro megmunkálásig rengeteg alkalmazási területen nyújtanak lehetőséget a fémekkel való munkára.
RoHS megfelelőség
A GCC, mint felelősségteljes gyártó, mindig is elkötelezett híve volt a környezet megóvásának. Ezért az általa gyártott berendezések teljesen megfelelnek az Európai Parlament 2002/95/EC, veszélyes anyagok korlátozásáról szóló direktívájának (RoHS: Restriction of Hazardous Substances).
Kereszt ugrás
Vékony anyagok esetén, ha egymást keresztező vonalakat jelölünk, a keresztpontban kiéghet az anyag. Ezt akadályozza meg ez a funkció azzal, hogy a keresztező vonalat megszakítja a szükséges mértékben.
Vonal vastagítás (wobble)
Vékony vonalak vastagítását, és így jobb láthatóságát segíti a wobble funkció.
Mátrix többszörözés
Amikor a munkaterületen sok azonos objektumot kell jelölni, akkor segít a mátrix többszörözés. Elég csak egy objektumot megszerkeszteni, utána a program automatikusan többszörözi azt a kívánt mértékben. A mester objektumon végrehajtott bármilyen változtatás megjelenik a többszörözött objektumokon is.
Hibaüzenetek
Amennyiben a géppel vagy a jelölési feladattal bármilyen probléma adódna menet közben, hibaüzenet jelenik meg, aminek segítségével az operátor elháríthatja a hibát.
Ez a triviálisnak tűnő funkció óriási segítség az iparban, gyártósorba integrált gépeknél.
Háromszintű jelszavas védelem
Tervezői, gépbeállítói, és operátori jelszavakkal meghatározható, hogy ki milyen funkciókhoz férjen hozzá a CAM programban. Ezzel megakadályozható, hogy véletlenül, vagy hozzá nem értésből valaki elrontson egy megszerkesztett munkát. Ez az iparban nagyon hasznos.
Előnézet (preview)
A funkciót aktiválva a gép a vörös pointerrel kirajzolja a munkadarabon a jelölendő ábra befoglaló keretét, vagy magát a teljes ábrát. Ezzel nagyon leegyszerűsödik a pozícionálás.
Sorszámozás
Lehetőség van többféle lépésű sorszámozásra, akár mátrixon is.
Szöveg jelölési variációk
Szöveg objektumokat nem csak vízszintesen, hanem döntve, előtorzítva, vagy tetszőleges nyomvonalra illesztve is lehet jelölni.
Vonal és mátrixkód jelölés
14 féle 1D és 5 féle 2D (Data Matrix, PDF417, QR Code, Maxi Code) kód jelölhető. A kódok mátrixba rendezhetőek és tartalmuk akár a mátrixban is változhat.
Logo és kép gravírozás
A rengeteg beimportálható vektoros és raszteres formátumnak köszönhetően lehetőség van logok és képek gravírozására is. A vektoros formátumok kitölthetőek, a raszteres formátumok könnyen szerkeszthetőek. A felbontás akár 1000 dpi is lehet.
G-Mark CAM szoftverről bővebben
Munkaállomás
Amennyiben nem gyártósorba van integrálva a berendezés, hanem önálló gépként van használva, akkor lehet egy megoldás a munkaállomás kiegészítő. Ez egy kerekeken guruló asztal, melybe be lehet építeni a vezérlő számítógépet. Az asztal tetején egy emelő található, erre lehet a gépet rögzíteni. Az emelő állításával lehet a munkadarabra fókuszálni. Figyelem! Az ilyen munkaállomás Class4 lézerbiztonsági osztályú.
Ez Stand
Különböző vastagságú tárgyak jelöléséhez alkalmas, kézi kerékkel mozgatható lift.
Forgató berendezés
A tokmánnyal rendelkező forgatóba maximum 5kg súlyú, 81mm külső vagy 70mm belső átmérőjű forgástesteket lehet befogni. Mivel az egész forgató dönthető, így lehetőség van gyűrűk belső palástjára való jelölésre is.
Emelő asztal
A kézzel állítható magasságú asztal jó szolgálatot tehet, ha különböző vastagságú tárgyakat kell jelölni, és a gép fix magasságba van szerelve. Figyelem! Az ilyen munkaállomás Class4 lézerbiztonsági osztályú.
Munkakamra és rögzítő platform
A 12 és 30W teljesítményű modellek a munkakamra tetejére rögzíthetőek. A munkakamra Class1 lézerbiztonsági osztályú az alkalmazott anyagoknak köszönhetően, és mert a ráhelyezett gép az ajtóval kényszerkapcsolt. A falak tűzállóak. Az emelő asztallal együtt nagyon kényelmesen használható munkaállomásként, ha nincs szükség nagy termelékenységre, és csak kisebb tárgyakat kell jelölni.
Figyelmeztetés! A GCC fenntartja magának a jogot, hogy a gépek specifikációját bármikor, előzetes értesítés nélkül megváltoztassa, ezért a táblázatban szereplő adatok tájékoztató jellegűek. Továbbá a legnagyobb körültekintésünk ellenére is előfordulhatnak gépelési hibák. Ezért komoly érdeklődés esetén, kérjük, kérdezzen rá a sarkalatos adatok helyességére!
Modell |
StellarMark I-10A, IF 20RLM, IF 20SHS, IF 40HHS |
| Választható lézerforrások, és a gép tápellátása | |
| Választható lézerforrások | I-10A: 10W Nd:YVO4 lézerforrás, 1.064nm hullámhossz IF sorozat: 20, 40W Yb-MOPA lézerforrás, 1.064nm hullámhossz |
| Sugár mód | TEM00 |
| Pulzus frekvencia | I-10A: 1 – 100 kHz, IF 20LRM: 1 – 200 kHz, IF 20SHS / 40HHS: 1 – 1000 kHz |
| Hűtési rendszer | Léghűtés, 15° – 30° környezeti hőmérséklet mellett |
| Tápellátás | 230 V / 50 Hz váltakozó feszültség |
| Maximális teljesítményfelvétel | I-10A: 2640 W, IF sorozat: 1450 W |
| Méretek és súly | |
| A gép méretei | I-10A: Szélesség: 200 mm / mélység: 600 mm / magasság: 200 mmIF sorozat: Szélesség: 168 mm / mélység: 525 mm / magasság: 155 mm |
| A vezérlő egység méretei | I-10A: Szélesség: 660 mm / mélység: 250 mm / magasság: 475 mmIF sorozat: Szélesség: 470 mm / mélység: 360 mm / magasság: 241 mm |
| A gép súlya | I-10A: 16 kg, IF sorozat: 8 kg |
| A vezérlő egység súlya | I-10A: 56 kg, IF sorozat: 25 kg |
| Jellemzők | |
| Maximális lineáris jelölési sebesség | 3.000 mm/s |
| Maximális ugrási sebesség | 10.000 mm/s |
| Lézerbiztonsági osztály | Class4 |
| Számítógépes kapcsolat | USB |
| Alapfelszereltség | Fókusztávolság mutató, G-Mark Basic CAM szoftver |
| Választható kiegészítők | G-Mark Library, G-Mark LensCal (G-Mark Library szükséges hozzá), G-Mark Rotary upgrade, G-Mark Mark-on fly upgrade, G-Mark XY Table upgrade, Munkaállomás, Ez Stand, Forgató berendezés, Emelő asztal, Munkakamra, Elszívó és szűrő berendezés |
| Választható Theta lencsék – I-10A | |||
| Modell | I-10A 070 | I-10A 110 | I-10A 180 |
| Munkaterület | 70 x 70 mm | 110 x 110 mm | 180 x 180 mm |
| Szpot átmérő | 0.020 mm | 0.030 mm | 0.040 mm |
| Munka távolság | 128.3 +/-1 mm | 206.8 +/-2 mm | 350.3 +/-2 mm |
| Ismételhetőség | 0.004 mm | 0.006 mm | 0.010 mm |
| Választható Theta lencsék – IF 20LRM | |||
| Modell | IF 20LRM 070 | IF 20LRM 110 | IF 20LRM 180 |
| Munkaterület | 70 x 70 mm | 110 x 110 mm | 180 x 180 mm |
| Szpot átmérő | 0.033 mm | 0.054 mm | 0.086 mm |
| Munka távolság | 128.3 +/-1 mm | 206.8 +/-2 mm | 350.3 +/-2 mm |
| Ismételhetőség | 0.004 mm | 0.006 mm | 0.010 mm |
| Választható Theta lencsék – IF 20SHS | |||
| Modell | IF 20SHS 070 | IF 20SHS 110 | IF 20SHS 180 |
| Munkaterület | 70 x 70 mm | 110 x 110 mm | 180 x 180 mm |
| Szpot átmérő | 0.022 mm | 0.035 mm | 0.055 mm |
| Munka távolság | 128.3 +/-1 mm | 206.8 +/-2 mm | 350.3 +/-2 mm |
| Ismételhetőség | 0.004 mm | 0.006 mm | 0.010 mm |
| Választható Theta lencsék – IF 40HHS | |||
| Modell | IF 40HHS 070 | IF 40HHS 110 | IF 40HHS 180 |
| Munkaterület | 70 x 70 mm | 110 x 110 mm | 180 x 180 mm |
| Szpot átmérő | 0.062 mm | 0.100 mm | 0.159 mm |
| Munka távolság | 128.3 +/-1 mm | 206.8 +/-2 mm | 350.3 +/-2 mm |
| Ismételhetőség | 0.004 mm | 0.006 mm | 0.010 mm |
A katalógus pdf formátumú. Gombra kattintva új lapon nyílik meg, lementeni pedig a jobb klikk / mentés másként… lehetőséggel lehet, megnyitás és új ablak felugrása nélkül.
| Figyelem! A táblázatban feltüntetett listaárak tájékoztató jellegűek, nem minősülnek hivatalos árajánlatnak! Fenntartjuk a tévedés jogát!
A forint árak az Euro árfolyamának változásával változhatnak, az Euro árak a gyártó esetleges árváltoztatásáig érvényesek. A gépek forint árai tartalmazzák a szállítási költséget is. A kiegészítők árai csak a géppel együtt szállítva érvényesek, külön rendelve az ár a szállítási költséggel növekszik. Érvényes 2019. 06.-tól, 329 Ft/€ árfolyamig |
||
| Gép árai Theta lencse nélkül, + G-Mark Basic | Ár, szállítással együtt | |
| StellarMark IFII 20RMZ – 20W | € 26.310 | 8.419 eFt + ÁFA |
| StellarMark IF 20LRM – 20W | € 31.150 | 9.968 eFt + ÁFA |
| StellarMark IFII 20SHS – 20W | € 30.265 | 9.865 eFt + ÁFA |
| StellarMark IFII 40HHS – 40W | € 38.448 | 12.303 eFt + ÁFA |
| Leggyakrabban megvásárolt kiegészítők árai | Ár, géppel együtt szállítva | |
| Theta lencse 070 / 110 | € 1.091 | 349 eFt + ÁFA |
| Theta lencse 180 | € 1.160 | 371 eFt + ÁFA |
| Forgató berendezés | € 1.910 | 611 eFt + ÁFA |
| EZ Stand | € 750 | 240 eFt + ÁFA |
| PowerFilter 1200 elszívó és szűrőberendezés | € 1.400 | 448 eFt + ÁFA |
| G-Mark szoftver | Ár, géppel együtt szállítva | |
| G-Mark Basic (1 db alapból jár a gépekhez) | € 1.500 | 480 eFt + ÁFA |
| G-Mark Library | € 750 | 240 eFt + ÁFA |
| G-Mark LensCal kalibráció opcionális fókuszlencséhez (G-Mark Library szükséges hozzá) | € 546 | 175 eFt + ÁFA |
| G-Mark Rotary upgrade | € 191 | 61 eFt + ÁFA |
| G-Mark Mark on fly upgrade | € 191 | 61 eFt + ÁFA |
| G-Mark XY table upgrade | € 191 | 61 eFt + ÁFA |
| G-Mark Rotarx + Mark on fly + XY table upgrade | € 341 | 109 eFt + ÁFA |
